Elektronischer Power-Schalter – DBB BatteryLatch
Elektronischer Power-Schalter – DBB BatteryLatch
Nicht vorrätig
In 2 bis 8 Tagen bei dir zu Hause
Verfügbarkeit für Abholungen konnte nicht geladen werden
- DerBeste Busfahrer
- Jedes Stück ein Unikat
- 14-Tage-Geld-Zurück-Garantie
Elektronischer Power-Schalter – DBB BatteryLatch

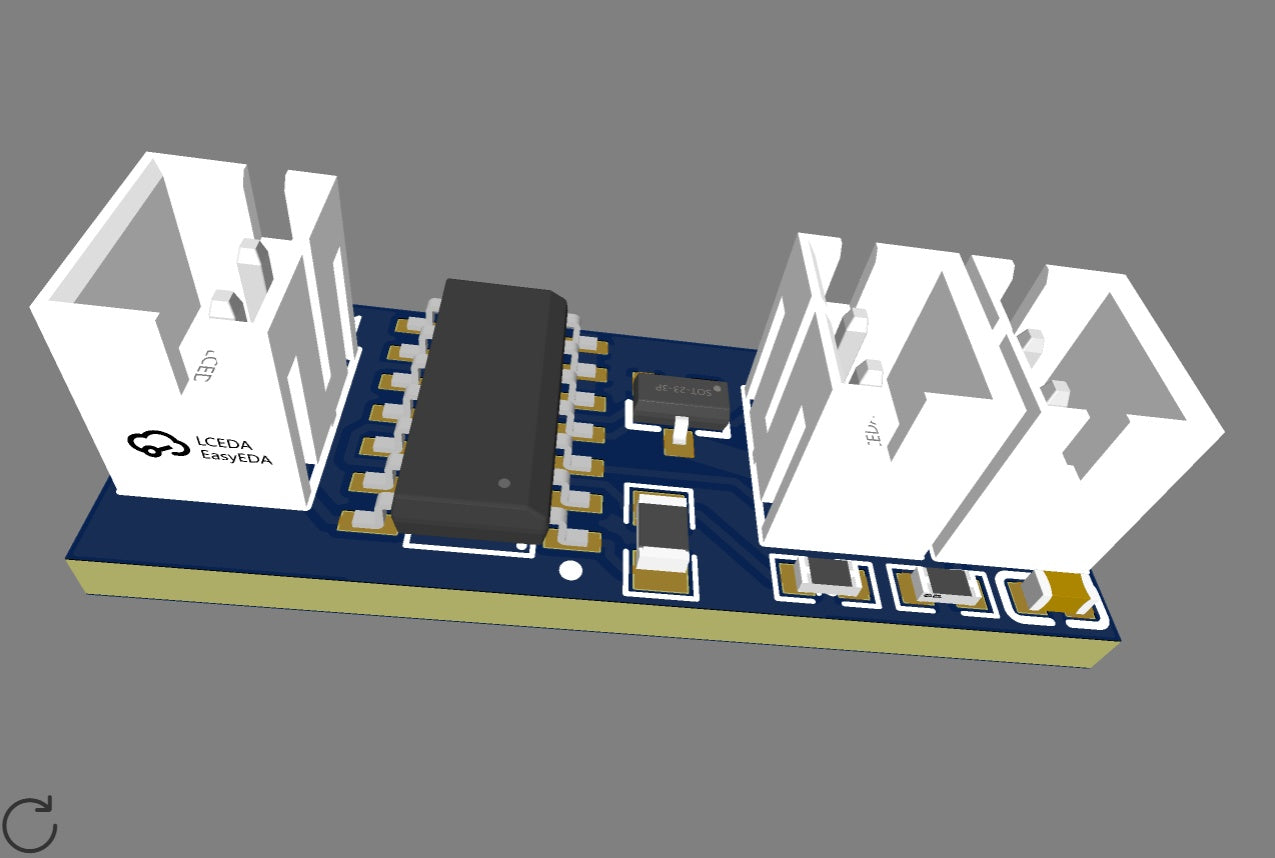

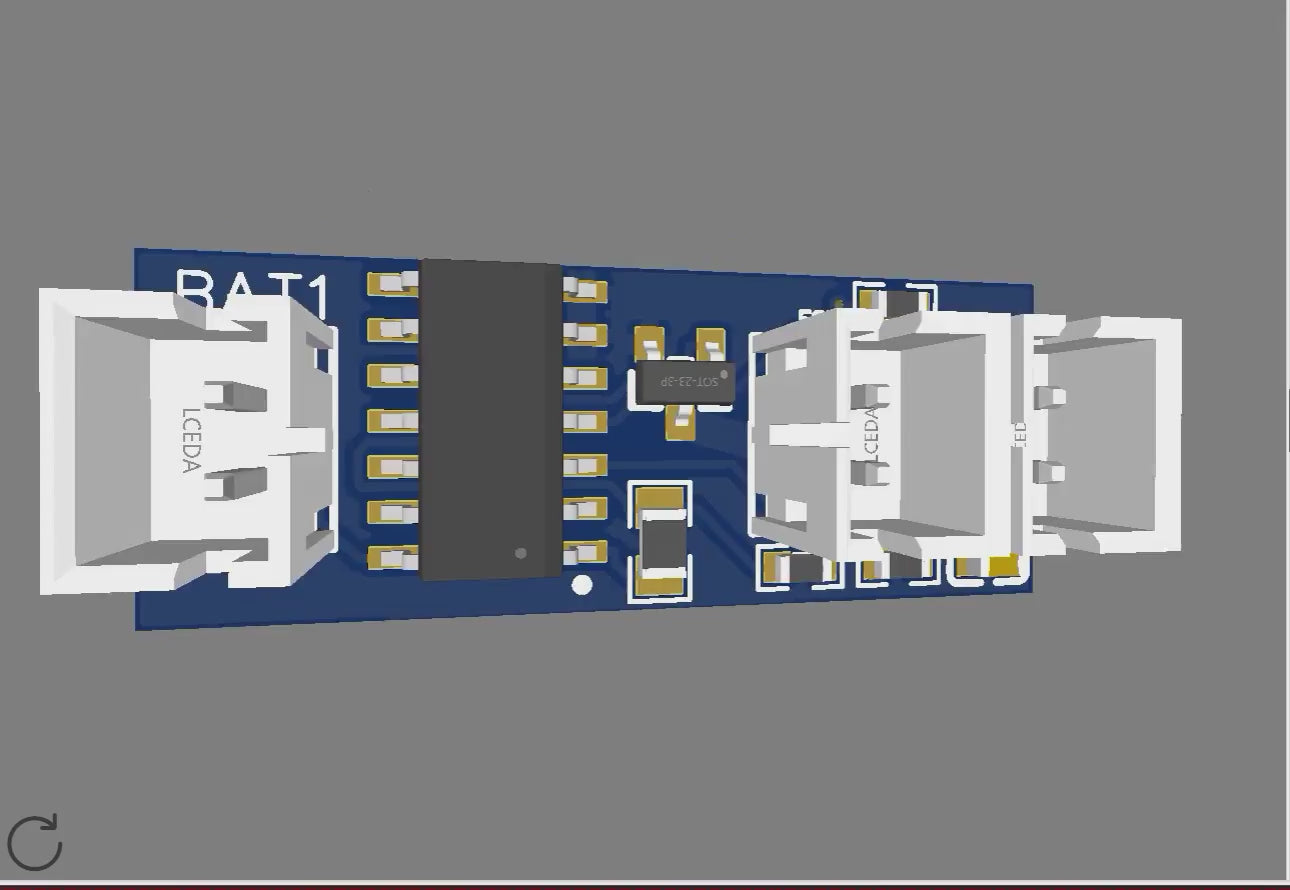

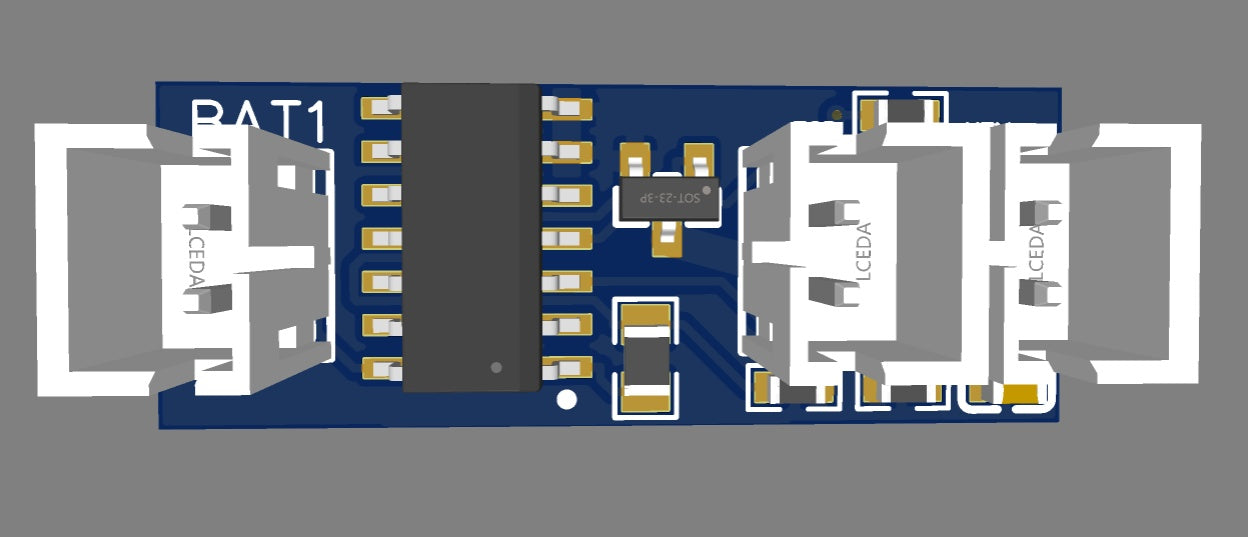

Der DBB BatteryLatch ist ein kompakter, elektronischer Power-Schalter, mit dem sich Gleichspannungen von 3 bis 15 V DC komfortabel per Taster ein- und ausschalten lassen. Das Modul verwendet eine digitale Latch-Schaltung (CD4013) und einen MOSFET (SI2302), um die Masseleitung des Verbrauchers sicher zu schalten („Low-Side-Switch“).
Ideal für batteriebetriebene Projekte, Mikrocontroller, Sensor- und LED-Module, Thermostate und kompakte DIY-Geräte.
Besondere Eigenschaften
- Universeller elektronischer Ein/Aus-Schalter für 3 – 15 V DC
- Schaltet die Masseleitung (Low-Side-MOSFET)
- Digitale Latch-Logik: ein Tastendruck = EIN, nächster Tastendruck = AUS
- Sehr niedrige Eigenaufnahme – ideal für Akkubetrieb
- Keine mechanischen Verschleißteile
- Kompakte Bauform, leicht in eigene Projekte integrierbar
- Entwickelt von DerBesteBusfahrer
Technische Daten
| Betriebsspannung | 3 – 15 V DC |
| Schaltart | Low-Side-Schalter (Masseleitung wird über MOSFET SI2302 geschaltet) |
| Steuerung | Digitale Latch-Schaltung (CD4013) mit Taster-Eingang |
| Laststrom (empfohlen) | bis ca. 1 A |
| Eigenverbrauch (OFF) | ca. 20 µA (typisch, abhängig von Versorgungsspannung) |
| Eigenverbrauch (ON) | ca. 60 µA (typisch, ohne angeschlossene Last) |
| Taster-Eingang | für Momenttaster (KEY-Eingang) |
| Schaltverhalten | 1× Drücken = EIN, 1× Drücken = AUS |

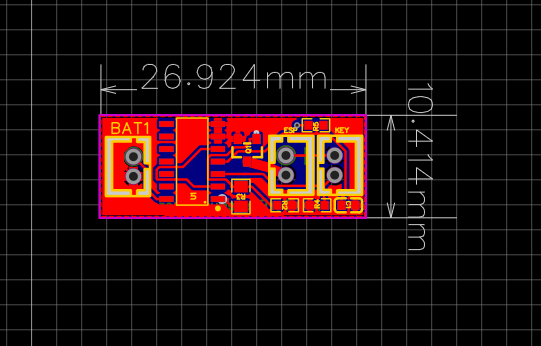

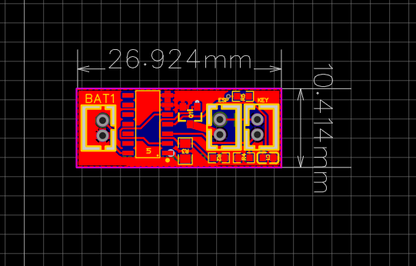

Abmessungen (PCB)
- Länge: 26,92 mm
- Breite: 10,47 mm
- Plattenstärke: 1,6 mm
- Montage: für interne Integration (keine Befestigungsbohrungen)

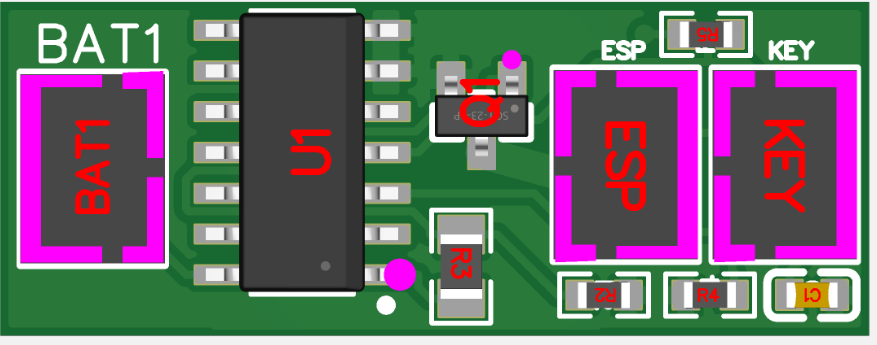

Anschlussübersicht (Blockschaltbild)
Eine vereinfachte Blockgrafik zeigt den typischen Anschluss von Batterie, Modul und Last:
Blockschaltbild DBB BatteryLatch anzeigen
- BAT + → Pluspol der Spannungsquelle (z. B. Akku)
- BAT − → Minuspol der Spannungsquelle
- LOAD + → Plus zum Verbraucher (meist direkt mit BAT+ verbunden)
- LOAD − → Geschaltete Masseleitung zum Verbraucher
- KEY → Anschluss für Momenttaster (Ein/Aus-Steuerung)
Downloads
Lieferumfang
- 1× DBB BatteryLatch elektronischer Power-Schalter
- Kurzbeschreibung (online)
- Datenblatt als PDF-Download
